服務支持Service
To first-class products
Quality service to meet customer needs
國內市場部
0510-83205379
24小時服務
國際貿易部
0510-68795132 15106177808
傳 真：0510-83213469
E-mail：wuxi@chxyq.com
地 址：江蘇省無錫市濱湖區梁通路19號免費咨詢熱線:
400-0833-980
火花直讀光譜儀檢測鑄鐵：為什么必須白口化及如何制備樣品
發布時間：2026-06-10 11:11:18 點擊：24
火花直讀光譜儀因其分析速度快、檢測精度高、多元素同時測定等優勢，在冶金、鑄造、機械加工等行業中得到廣泛應用。然而，當檢測對象為鑄鐵材料時，許多人會遇到一個現實問題：為什么同一臺儀器分析鋼件準確可靠，分析鑄鐵時數據卻常常波動較大？答案往往在于樣品的白口化處理是否到位。
火花直讀光譜儀的原理是在氬氣保護下，用高壓火花激發樣品表面，使原子躍遷產生特征光譜，通過譜線強度測定元素含量。這一過程要求樣品表面導電、均勻、致密。而鑄鐵中碳元素以兩種形式存在：化合碳（碳化鐵）和游離石墨。當鑄鐵為灰口組織時，游離石墨以片狀或球狀形式分布于基體中，石墨不導電，在火花激發時會造成微觀短路、能量釋放不均，導致激發異常、光譜強度波動，直接影響碳、硅、錳、磷、硫等元素的測定準確性。因此，鑄鐵樣品待測表面必須實現“白口化”，即碳全部以化合態（碳化物）存在，無游離石墨。
移動直讀光譜儀的移動檢測
白口化的核心原理是使鐵水在凝固過程中快速冷卻，抑制石墨析出，迫使碳保留在碳化鐵中。以下是幾種常用的白口化方法：
一、提高澆注溫度。澆注溫度通常控制在1400攝氏度以上，較高的溫度可以增加鐵水的過冷度，減少作為石墨核心的夾雜物，從而提高白口化傾向。
二、加快冷卻速度。這是最直接有效的方法。將鐵水澆注到導熱性能良好的金屬模具（如銅模或鑄鐵模）中，利用模具快速帶走熱量。同時，試樣厚度宜控制在3至5毫米，過厚會降低冷卻速度，不利于白口化。部分企業采用水冷銅模，效果更為顯著。
三、加入反石墨化元素。在鐵水中加入微量抑制石墨形成的元素，如鉻、碲等。其中碲的效果較為理想，加入約0.07%的碲即可使試樣完全白口化，且碲的譜線不會干擾其他常見元素的分析。需要注意的是，加入量不宜過多，以免影響基體成分的真實性。

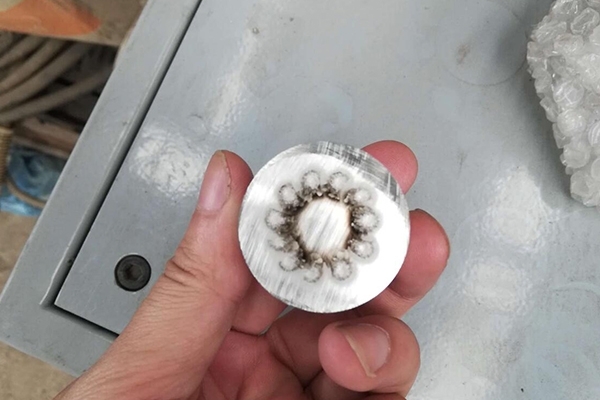

鑄鐵樣品制備
在實際操作中，通常將鐵水澆入小型金屬模具中獲得圓餅狀或蘑菇狀試樣，待冷卻后取出，用砂帶機或磨樣機將待測面磨光，獲得平整、光潔、無氣孔無裂紋的檢測面，即可上機分析。
總之，白口化是火花直讀光譜儀準確檢測鑄鐵的前提條件。通過合理的澆注溫度、快速冷卻模具以及必要的反石墨化添加劑，可以獲得理想的白口組織，從而保障檢測數據的準確性與穩定性。這一看似繁瑣的樣品制備環節，恰恰是獲得可靠分析結果的關鍵所在。
上一篇：臺式X射線光譜儀石灰石檢測水泥 下一篇：沒有了!
