電感耦合等離子體發射光譜儀（ICP-OES）憑借超低檢出限、多元素同步分析、寬線性范圍的優勢，廣泛應用于環境監測、礦產冶金、食品醫藥、半導體化工等領域。光學系統是ICP儀器的核心心臟，直接決定儀器的光譜分辨率、光通量、檢測靈敏度、穩定性以及適用檢測場景。

ICP-OES光譜儀光學系統

一、ICP光學系統基礎核心架構

       ICP光學系統主要承擔等離子體光源采光、光束處理、光譜色散、信號采集轉化的全流程工作，整套系統高度集成且對密封性、抗震性、溫控精度要求極高，通用基礎架構分為五大模塊，各模塊協同保障光譜檢測精度。

1.1 采光導入模塊

       作為光學系統的入口，核心作用是精準采集ICP等離子炬的發射光，過濾雜散光、散射光，攔截高溫炬管產生的熱輻射，避免熱能損傷后端光學鏡片。同時可調控通光量，保證入射光束均勻、穩定，為后續分光處理奠定基礎，是降低檢測背景干擾的關鍵模塊。

ICP-OES光譜儀光學系統

1.2 色散分光模塊

       整套光學系統的核心核心部件，核心元器件為光柵、棱鏡、反射鏡。功能是將等離子體發射的復合富線光譜，按照不同波長進行精準拆分，分離出目標元素特征譜線。不同分光結構直接決定儀器波長覆蓋范圍、分辨率、譜線分離能力，也是區分ICP光學系統類型的核心依據。

1.3 光路傳輸模塊

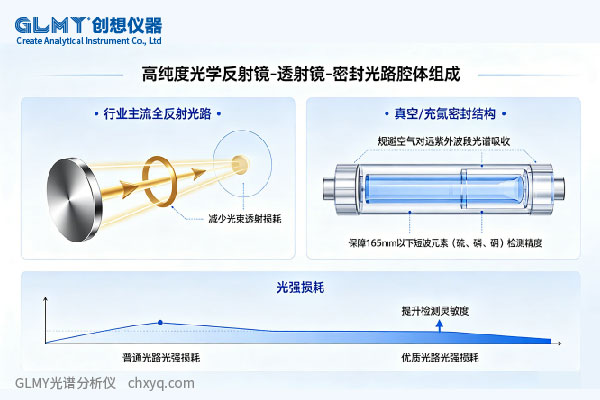

       由高純度光學反射鏡、透射鏡、密封光路腔體組成。行業主流儀器采用全反射光路設計，減少光束透射損耗；光路腔體多為真空或充氬密封結構，規避空氣對遠紫外波段光譜的吸收，保障165nm以下短波元素（如硫、磷、硼）的檢測精度。優質光路可最大限度降低光強損耗，提升檢測靈敏度。

1.4 信號檢測模塊

       負責將色散后的光信號轉化為電信號并完成數據采集，主流檢測器分為CCD（電荷耦合器件）、CID（電荷注入器件）兩類。科研級儀器通常搭配低溫制冷技術，將檢測器溫度降至-40℃~-50℃，抑制暗電流噪聲，降低基線漂移，提升微量、痕量元素檢測穩定性。

ICP-OES光譜儀光學系統

1.5 溫控防震模塊

       屬于輔助核心模塊，光學鏡片、光柵對溫度形變、機械震動極度敏感。專業ICP光學系統配備恒溫控制系統，溫控精度控制在±0.1℃，同時采用防震底座、剛性光路支架，隔絕外界震動干擾，長期保障波長校準精度，減少儀器漂移故障。
