直讀光譜分析儀其實是由多個重要的系統組成，這里為大家帶來的是關于光學系統和測量系統的解析，并說明怎么做好這兩個系統的維護工作。

       光學系統

       主要包含入射透鏡，入射狹縫，光柵，出射狹縫和檢測器。

       火花臺送到光學室的光經入射透鏡聚光后送到入射狹縫，再送到光柵，光柵將這束復合光分成有規律排列的單色光，然后經出射狹縫到檢測器，檢測器將此光信號轉變成電流信號送到電學系統的檢測部分進行積分放大。

       光學系統的維護注意事項

       光路結構穩定

       機械變形小，校正到位，可通過恒溫和狹縫掃描來控制。

       光路中對于紫外、真空紫外區光譜線在光室中的傳輸過程中損耗小，可通過氣循環或抽真空的方式進行維護。那么，對真空泵等器件的維護成為重點，此外，透光鏡片的定期擦拭也成了保證光信號傳輸效率穩定的重要操作。對于不同型號的儀器來說同，光學系統的穩定和光信號傳輸效率都是很重要的影響因素，因此需根據各儀器的實際情況進行儀器的維護和檢查安排。

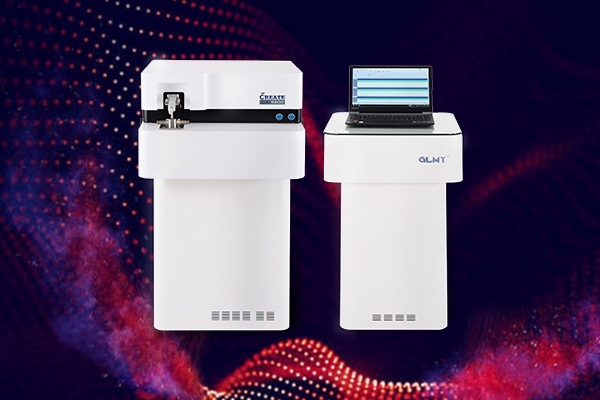

創想儀器CX-9800L型直讀光譜儀

       測量系統

       檢測器將光信號轉變成電流信號后，送到檢測系統的積分板的積分通道，經積分放大后，將電流信號轉換成電壓信號，再送到A/D板上進行A/D轉換，將電壓信號轉換成數字信號，送到CPU處理后再送到計算機處理，顯示出所含元素和元素的濃度等數值。所以檢測系統包括：電源板（提供+5V和±12V），CPU板，A/D板和積分板。

       測量系統的維護注意事項

       采集器件保持穩定合適的工作狀態

       采集器件為光電轉換元件，目前的光電直讀光譜儀主要采用的是兩大類采集器，一種是光電倍增管，另外一種是CCD/CMOS檢測器，固體成像系統，任何一種采集器件，都存在著一個和照射光強、工作供電以及輸出電信號強度三個方面有關的函數，針對不同的光強，不同的供電，采集器的光電轉換效率，以及它的靈敏度、穩定性都會有很大的影響。所以如需自己調節這些參數需謹慎咨詢儀器生產商的意見后或嚴格按照儀器說明書進行調整。

       信號轉換的電路板及芯片不能長期處于潮濕、積灰過多的條件下，大部分電路板、芯片遇到灰塵過多或濕度過大的情況都會產生漏電現象，這就會在整個測量系統中產生暗電流，當暗電流大到一定程度有可能造成測量系統電路中的器件損毀的情況。所以務必要保護好儀器的測量系統。有些型號的儀器測量系統置于分光室內部一般情況下不需考慮。但如出現真空泵油倒吸等情況需立即和儀器生產商的技術支持聯系。
