光電直讀光譜儀的測光原理
發布時間：2020-07-10 09:43:09 點擊：6232
光電直讀光譜儀主要的檢測原理就是檢測光線，那他的測光原理是怎么樣的。
激發光源的主電路接通之后，發生高頻振蕩。被測樣品和電極之間產生火花。樣品經光源激發而發出的光，經聚光鏡聚光后照射到入射狹縫上，通過入縫的光照射到凹面光柵.上，經凹面光柵分光后，產生的譜線成象在羅蘭園上。在選定的波長位置上安裝出射狹縫，使予先選定波長的譜線，通過出射狹縫，照在與其對應的光電倍增管光陰極上。
光電倍增管在高壓電的作用下，進行光電轉換，將照在其陰極上的光信號變成電信號---電流。光電流的強度和光譜線強度成正比。
由于光電流隨時間波動很大，通常不是測量光電流的瞬時值。而是采取積分的辦法。在光電倍增管光電流輸出的有效時間內，對光電流進行積分，記錄光強的平均值。但是有時也需要記錄瞬時值，這可由程序進行選擇，前者用于分析，后者用于描跡。

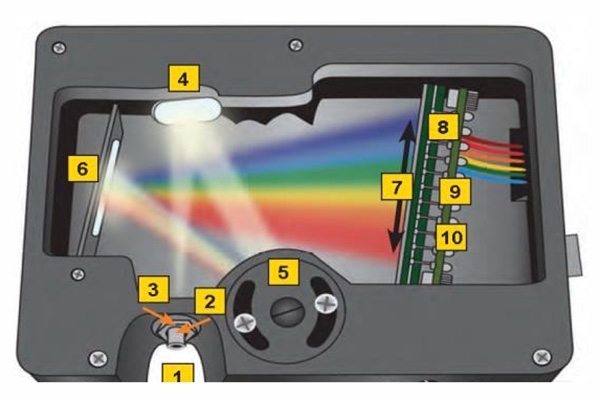

直讀光譜儀內部的測光
積分，是依靠運算放大器和積分電容構成的密勒積分器實現的。每個光電倍增管都對應一組這種電路。顯然，U值不可能無限增長，對于較大光電源，可能很快會達到積分的“飽和”值，使儀器的動態測量范圍受到限制。針對這一問題，系統采用了“分段積分”技術。
由于光電倍增管所產生的信號是很微弱的，所以必須放大，利用測量系統對已放大的信號進行測量，任何放大器的原理都是利用獲得的小信號變化去控制大信號的變化，從而有可能推動測量儀器進行工作。
在光電直讀光譜儀器中主要應用的是低頻弱電放大器，所謂低頻就是指聲頻范圍以內的工作頻率。上一篇：直讀光譜儀應用的過程中受那些干擾? 下一篇：直讀光譜儀內標法和外標法的區別
