服務支持Service
To first-class products
Quality service to meet customer needs
國內市場部
0510-83205379
24小時服務
國際貿易部
0510-68795132 15106177808
傳 真：0510-83213469
E-mail：wuxi@chxyq.com
地 址：江蘇省無錫市濱湖區梁通路19號免費咨詢熱線:
400-0833-980
檢測白口化鑄件樣品應該怎么準備
發布時間：2021-08-02 09:49:31 點擊：7164
直讀光譜儀檢測鑄件樣品，需要確保鑄件樣品的白口化，這是有利于鑄件樣品檢測的準確性 的，但是很多鑄件，例如灰口鑄鐵，其中石墨晶體單質形式存在比例較大，而且其狀態為游離態，也就是說碳在鑄鐵組織中分布是不均勻的。那應該怎么樣對其進行白口化處理？
直讀光譜儀的檢測需要樣品進行白口化處理，以保證分析樣品各元素組分比較均勻。灰口鑄鐵經過白口化處理后，碳元素以碳化物（Fe3C）形式存在于金相組織，無石墨碳，分布較均勻，無偏析現象，符合光電直讀光譜法對樣品的要求。
切割（切割機、中頻爐）
使用切割機將準備要分析的鑄鐵材料切割成小塊，這樣等會可以方便放入中頻爐坩堝中進行下一步熔融過程。切割時應注意剔除毛邊、油污等雜質部分。
由于白口化鑄鐵是熔融鑄鐵快速冷卻下的產物，所以要保證較高的熔融溫度。熔融溫度越高，其溫度落差才越大，鑄鐵在高溫下以石墨為核心的夾雜物才會越少。而鑄鐵在中頻感應熔煉電爐中低溫澆鑄溫度為1250℃，高溫出鐵水溫度為1450℃，因此澆鑄溫度應該在1450℃左右。
澆鑄（模具）
等到鐵水達到穩定的亮白色狀態后，進行澆鑄。
要保證澆注物快速冷卻，可以將澆注試樣放到水中快速冷卻。為了白口化更徹底，還應該注意試樣的厚度不能太厚，模具可采用散熱效果較好的銅模澆注。
打磨樣品（磨樣機）
接下來將樣品放在磨樣機上進行磨樣操作。當磨制樣品時，需要注意分析面在磨樣機上磨出金屬光澤，分析面面出現圓弧線的粗條紋，注意，千萬不要做成鏡面，有些操作員不適用磨樣機，使用機床對樣品進行切屑加工，做成鏡面，這樣是對檢測有影響的。磨樣過后，在檢測時，電流有著陸點（尖端放電的原理），有利于樣品被激發。

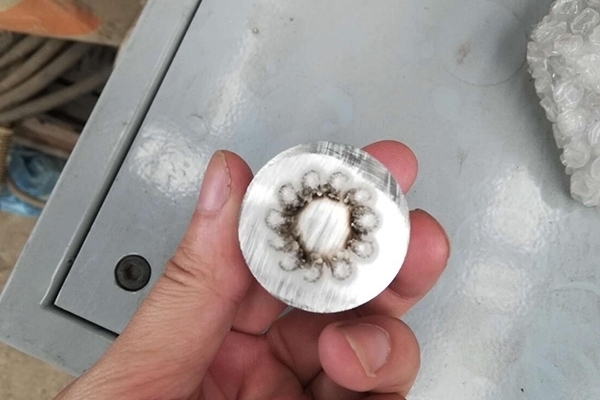

樣品磨樣
校準（類型標準化）
在做完上述步驟后，就是做類型校準，這個步驟主要用于校正分析樣品和標準標樣之間，由于組織結構不一致引起的分析結果的偏差。
這樣就可以對樣品進行檢測了。不知道這樣解讀之后，你對直讀光譜儀的白口化檢測有沒有了解了。上一篇：具體講解直讀光譜儀檢測鑄鐵樣品的步驟 下一篇：鋼材光譜分析儀檢測合金硅元素
